Jeg fik besøg fra Falster, af et par guitarister der gerne ville høre mine forstærkere.
Det var dog ikke lige det de manglede, derimod kunne den ene godt bruge en lille rørforstærker med Tremolo og rumklang.
Det var sådan en forstærker jeg havde tænkt på at prøve at bygge, så jeg lovede, at det kunne jeg da godt prøve. Jeg vil prøve at lave en forstærker med to ECL86 i udgangstrinnet, med Tremolo, Bas, diskant regulering og rumklang i forforstærkeren.
Jeg har tegnet følgende diagram.

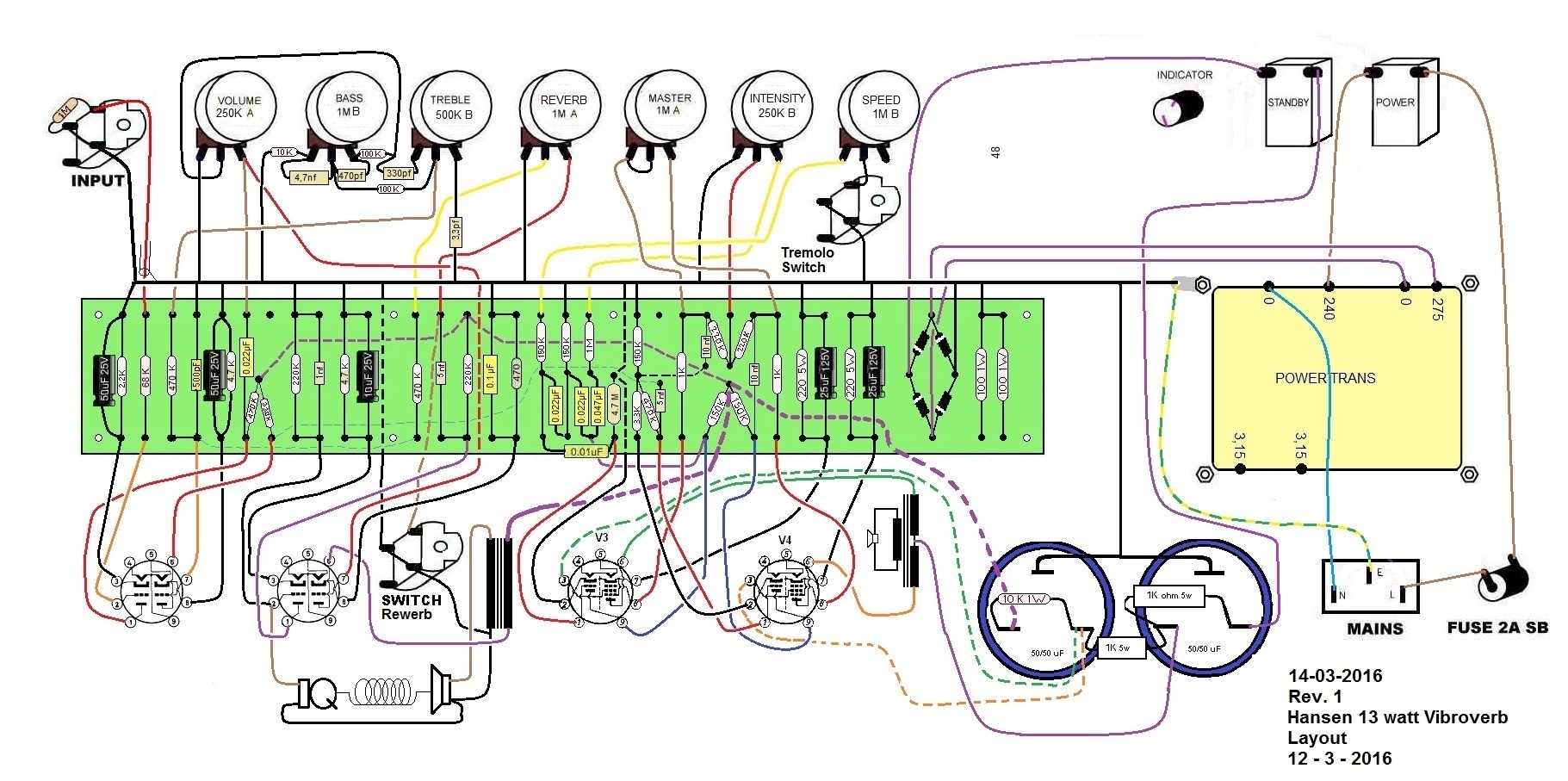

Jeg har tegnet følgende Layout til strømforsyning og forstærker.

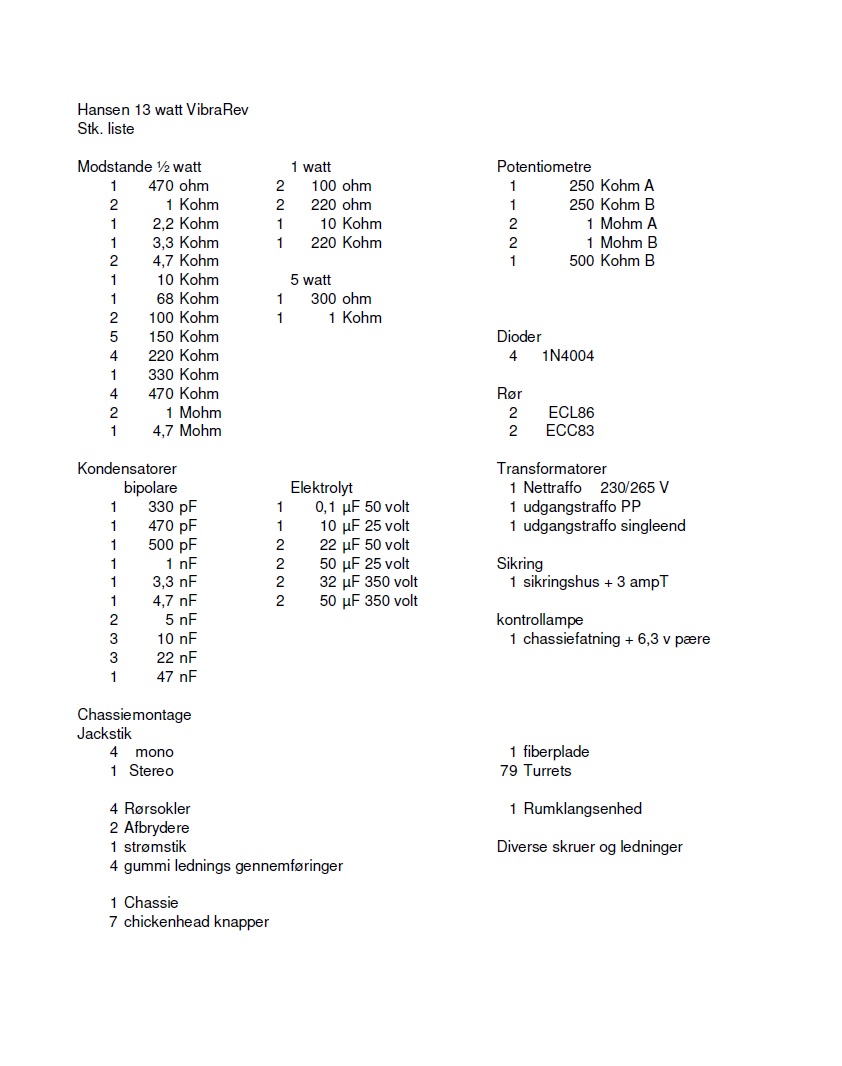

Jeg udfærdigede stykliste.

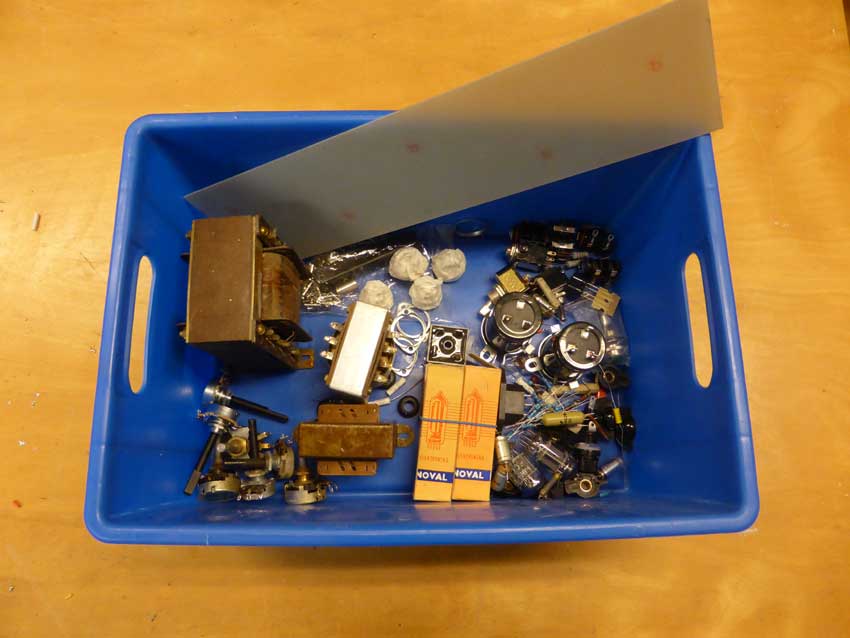

Alle komponenter er fundet og klar til montering.

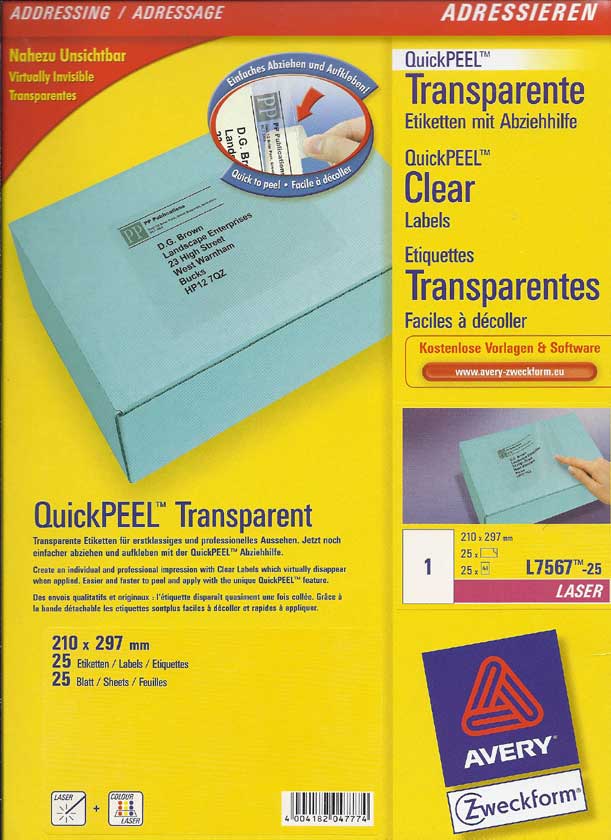

Da jeg ikke har adgang til graveringsudstyr, til fremstilling af front og bagplade, har jeg valgt at bruge en plexiglasplade. Tekst og tal skal så printes ud på en gennemsigtig A4 klæbefilm til Laserprinter fra AVERY.

Billedet med tekst og tal er tegnet i AutoCad og spejlvendt, og printet ud på den gennemsigtige label.

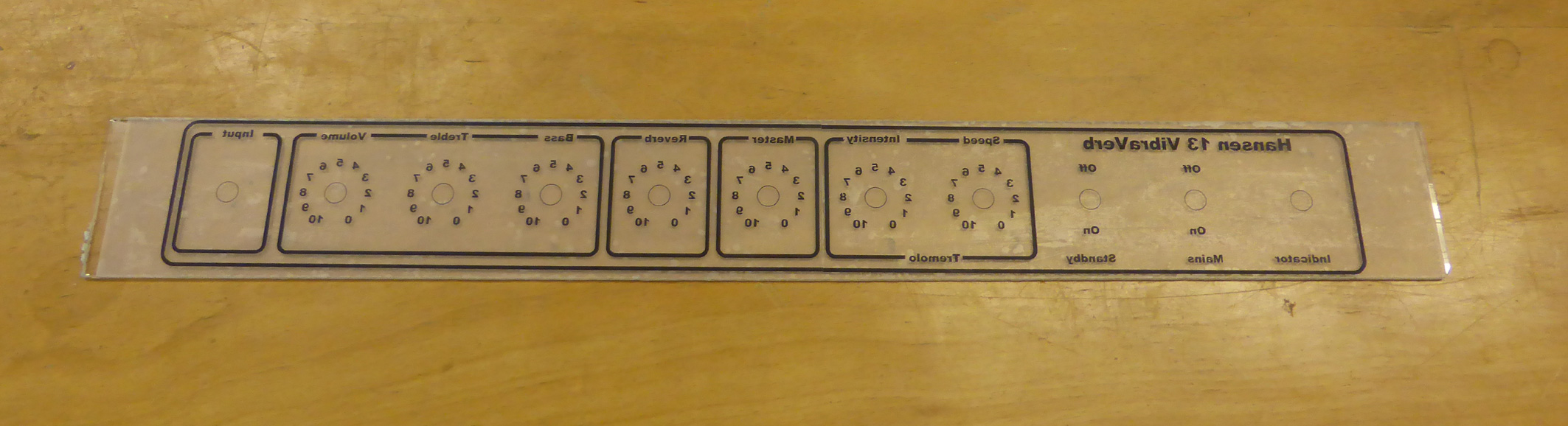

Klæbefilmen er monteret på bagsiden af Plexiglaspladen, så tekst og tal ses retvendt når pladen ses forfra.

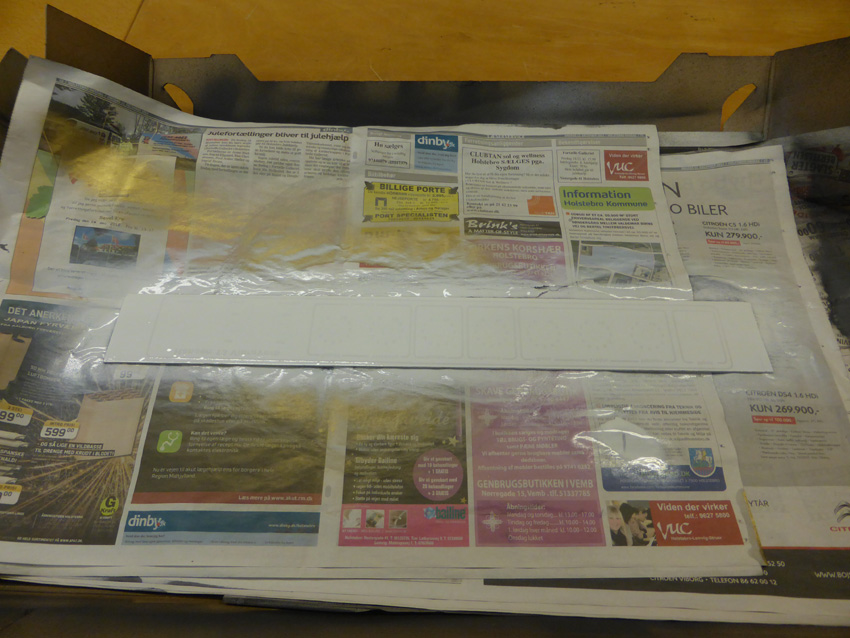

Front og bagplade er sprøjtemalet hvide på bagsiden.

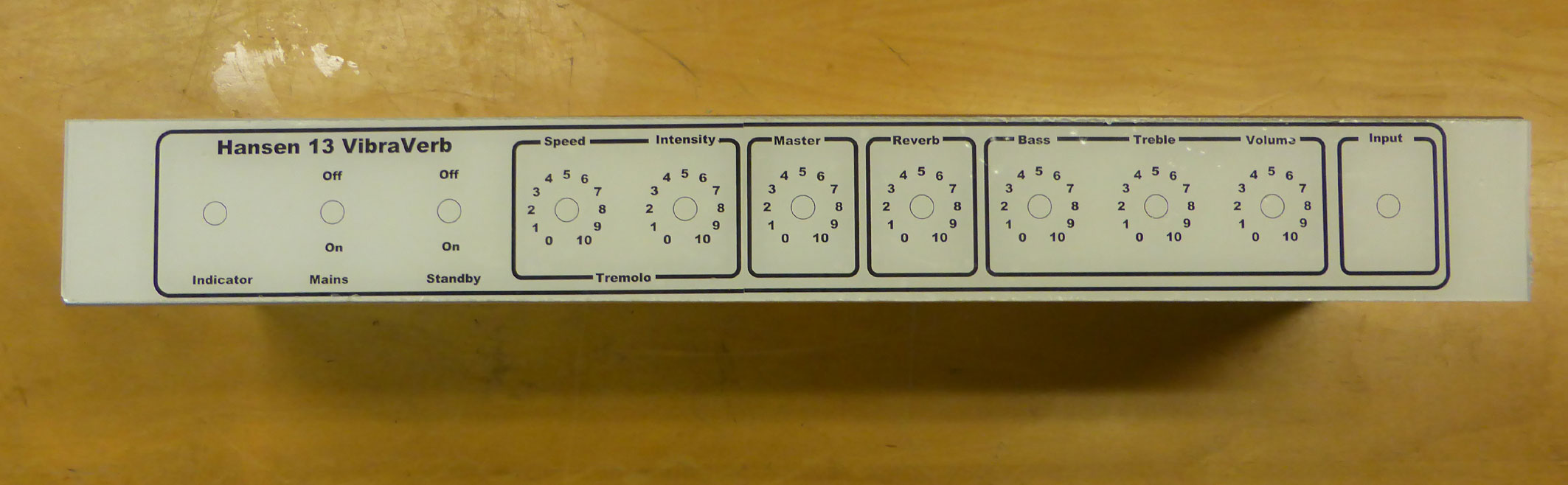

Tekst og tal står nu knivskarpt og kan ikke slides væk, de er beskyttet af 2 mm Plexiglas.

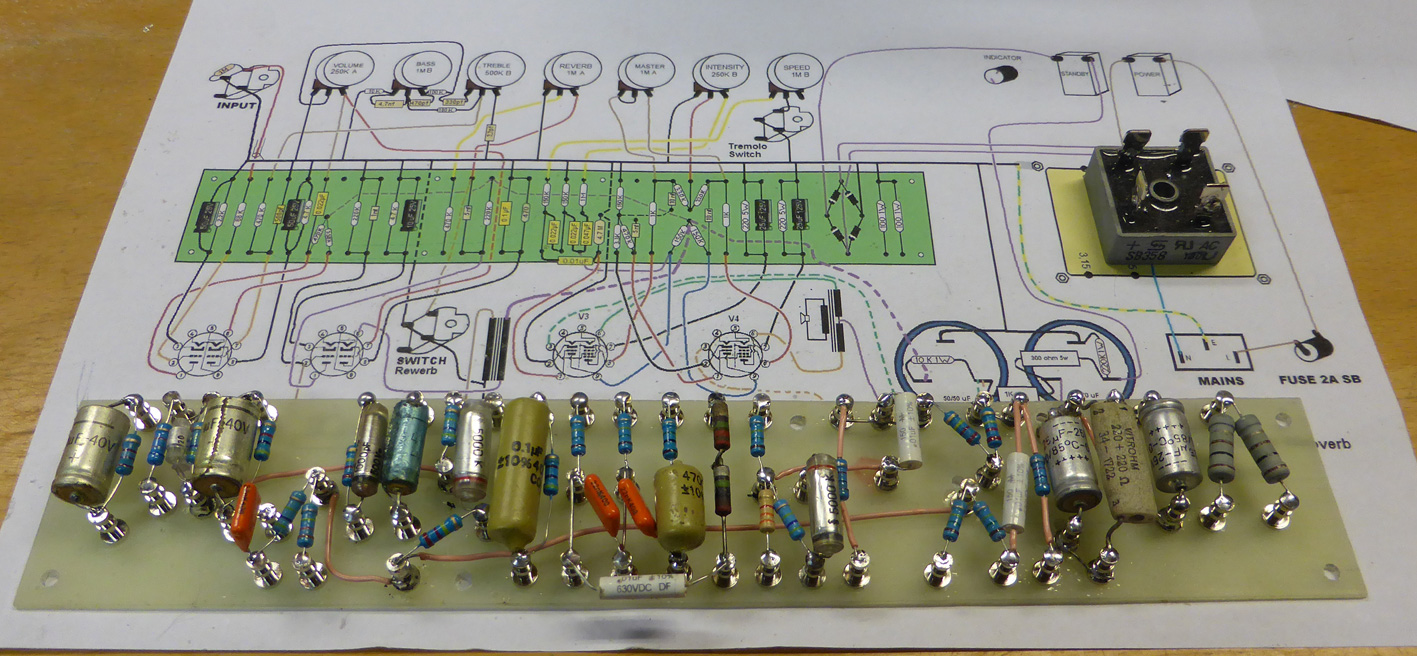

Den færdig monterede komponentplade udfærdiget efter layout planen.

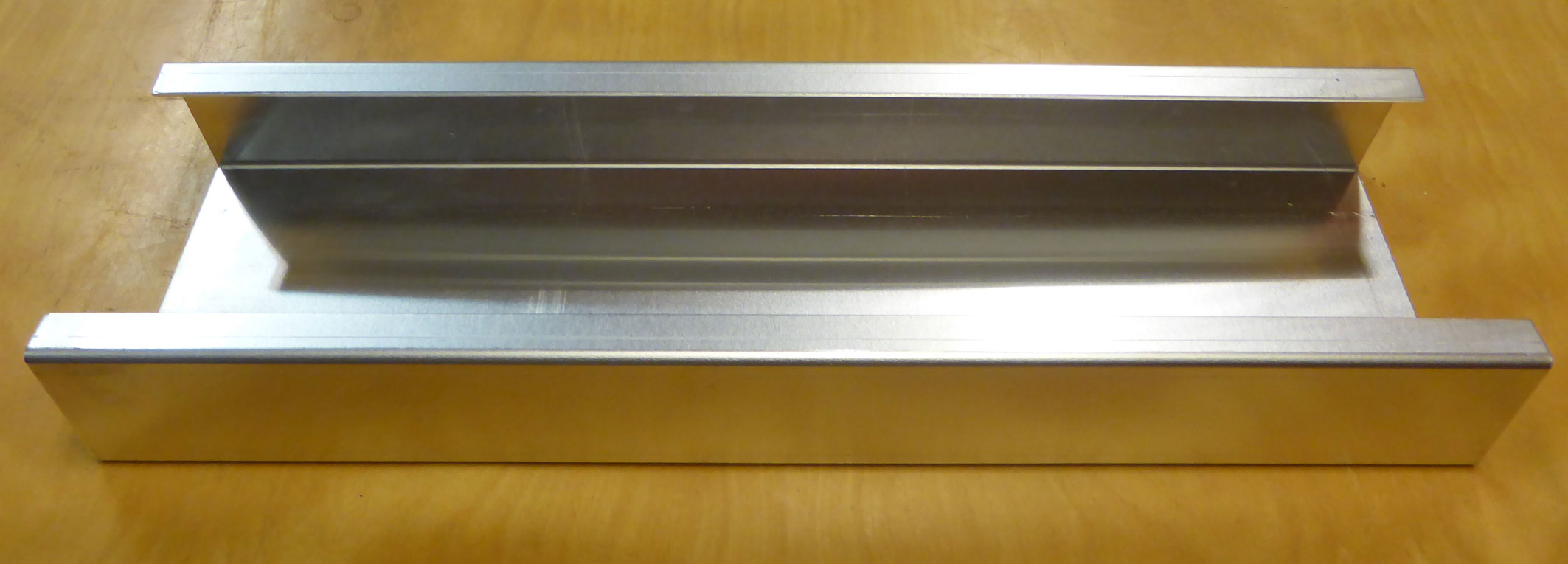

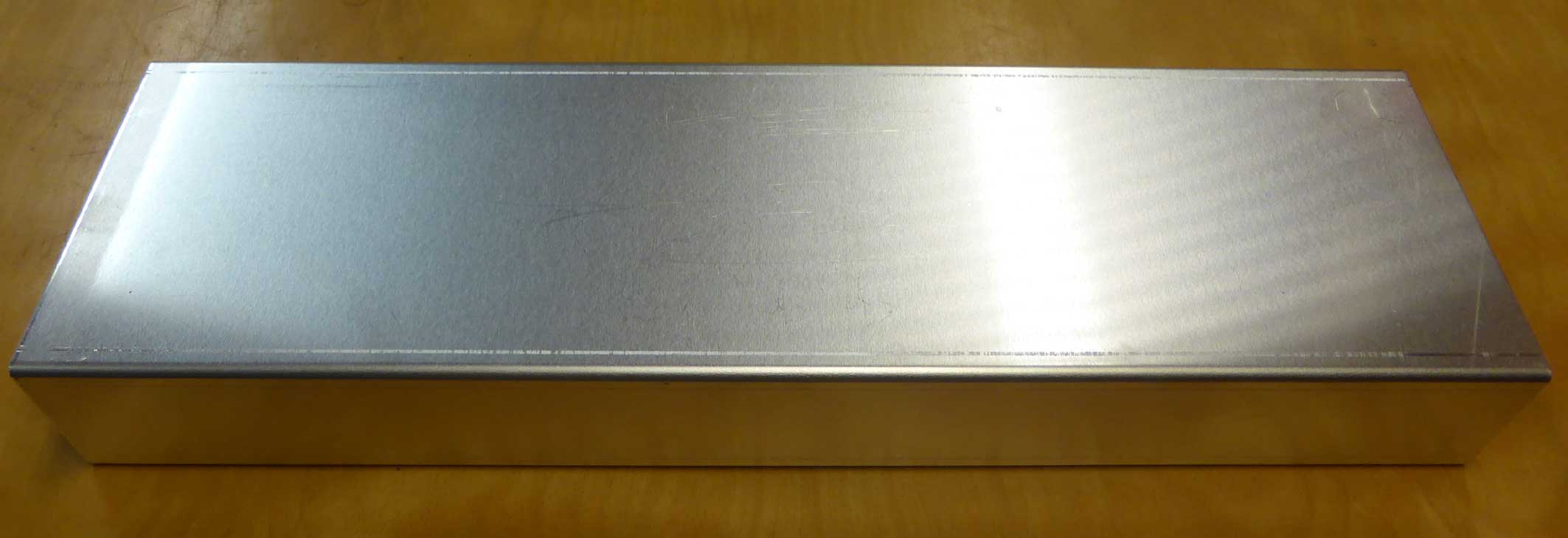

Chassiet er klar til boring/skæring af huller til hardware komponenter.

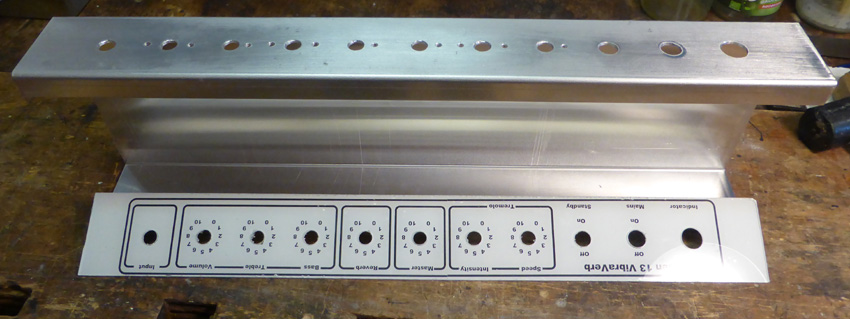

Det lykkedes at bore alle huller i fronten samt forpladen uden at der kom revner i Plexi-fronten.

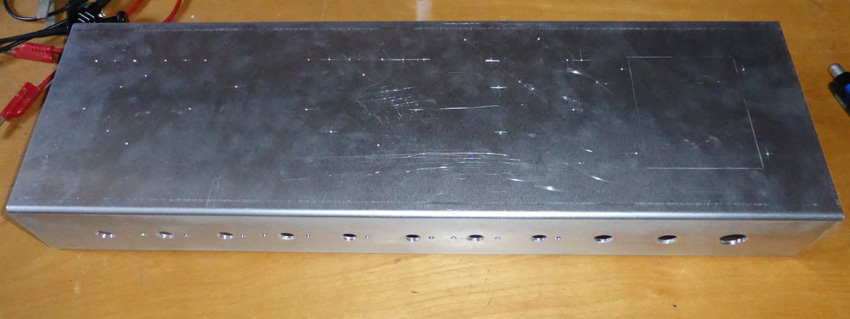

Der skal mærkes op til en del huller.

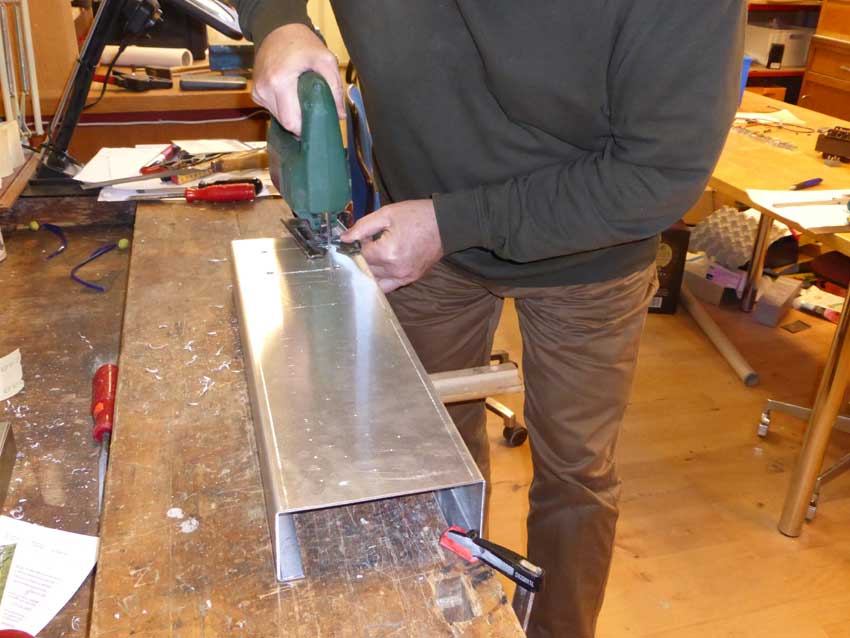

De firkantede huller udskæres med en meget langsomt kørende stiksav med en meget fintandet metalsavklinge.

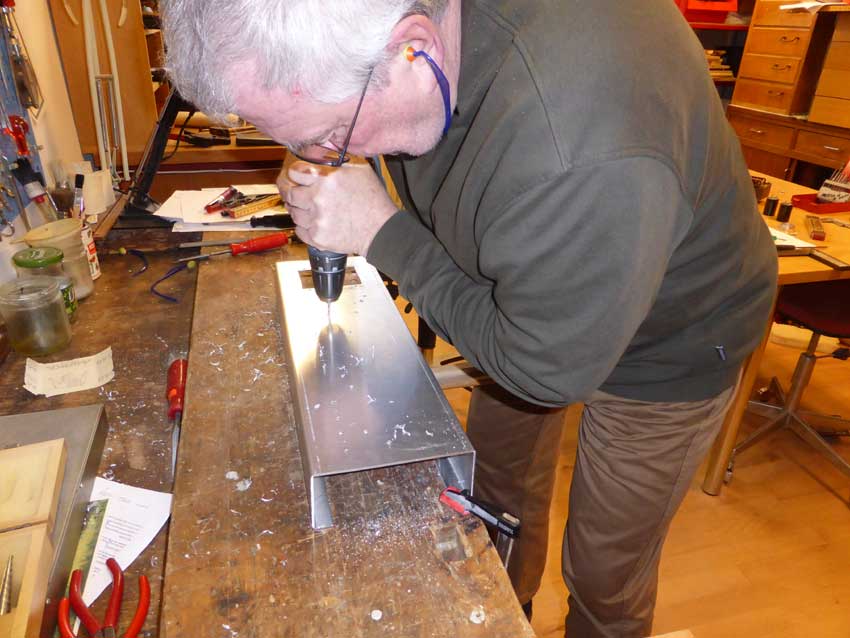

Boremaskinerne er kommet på arbejde.

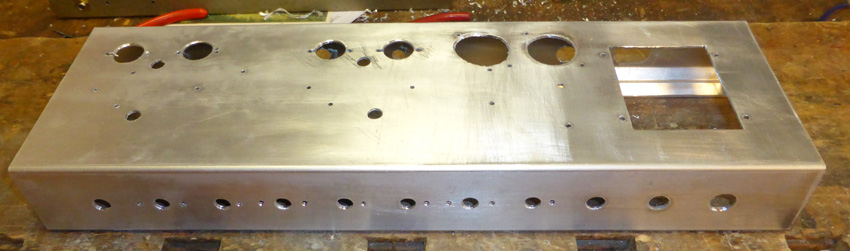

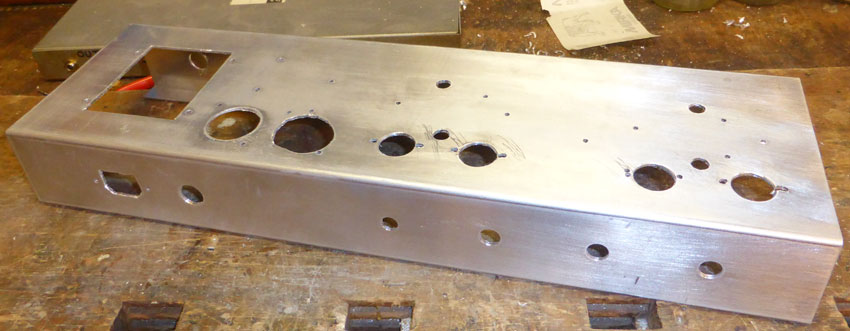

Det færdigborede Chassie set forfra.

Det færdigborede Chassie set bagfra.

5 billeder af Hardware montering.

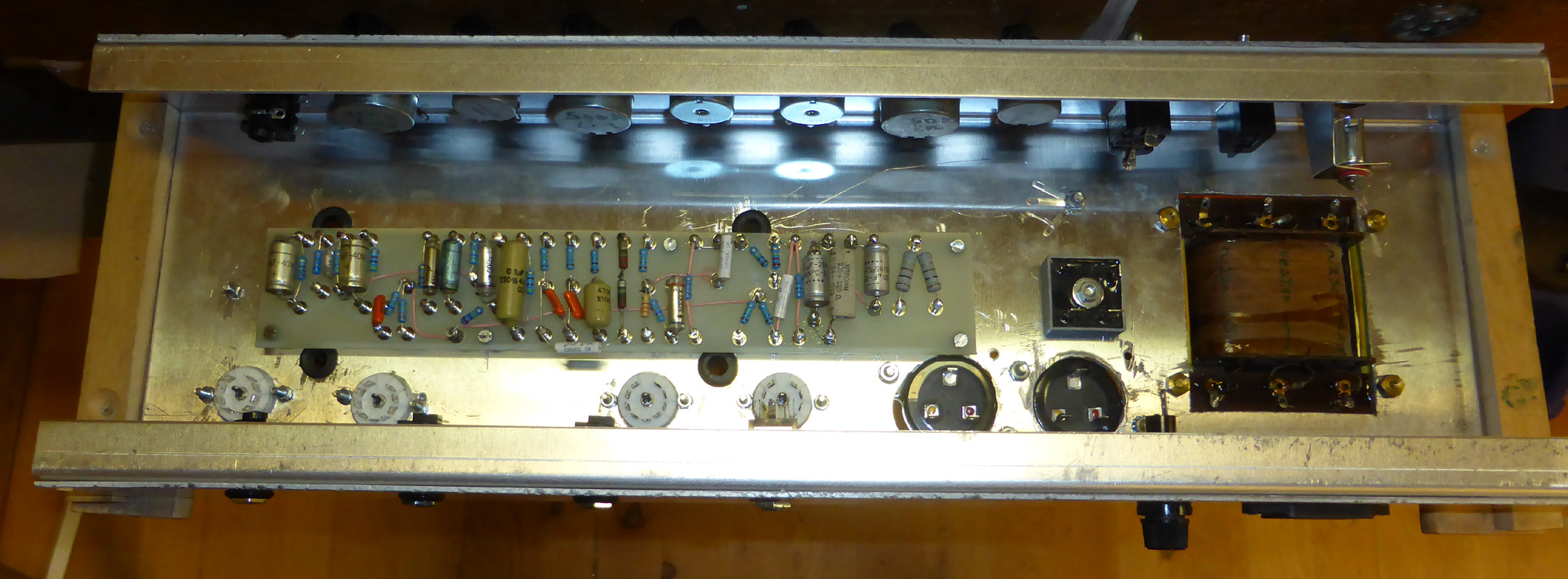

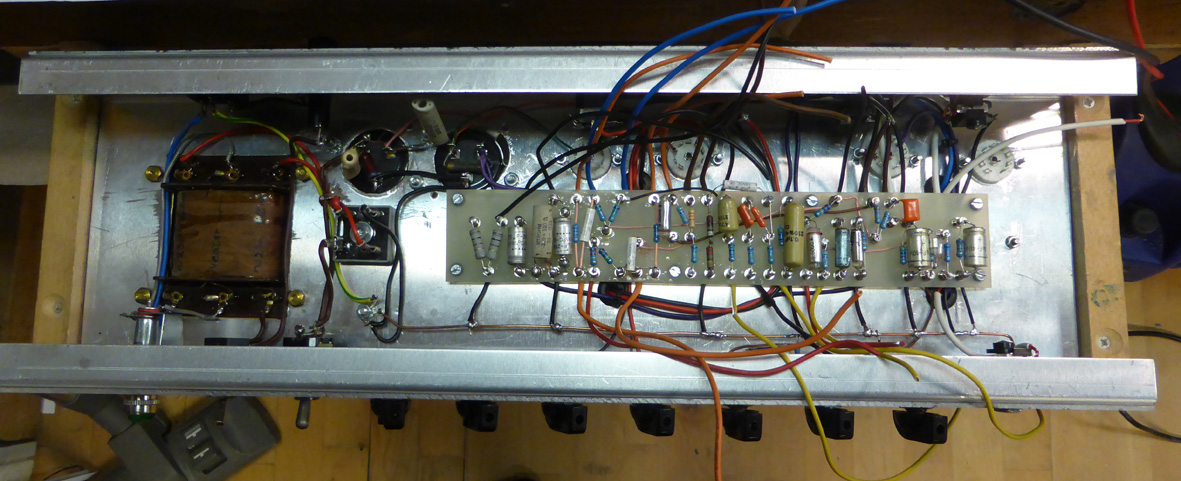

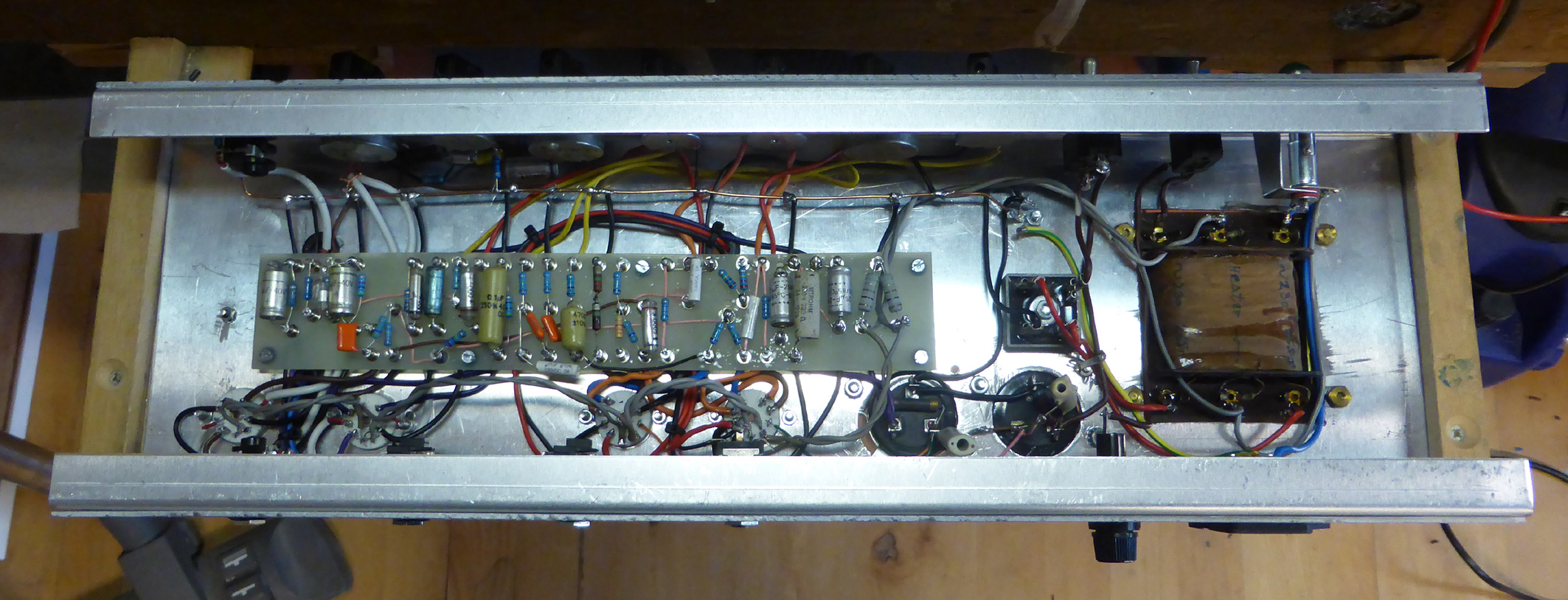

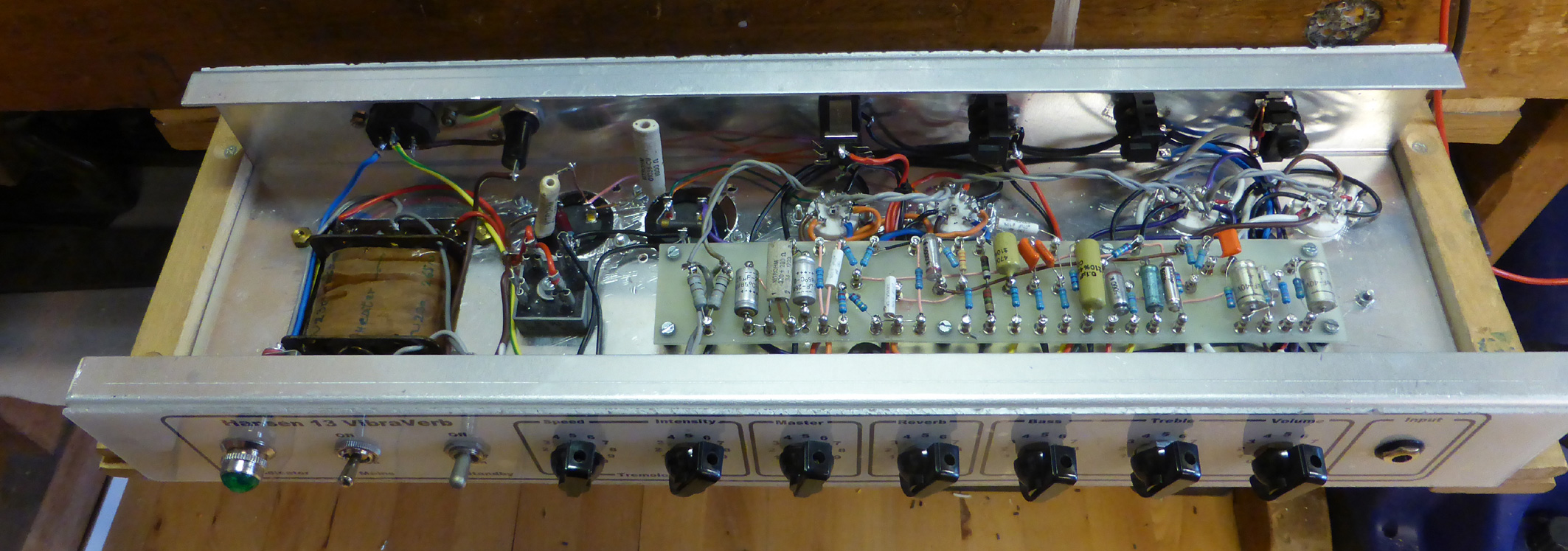

Komponentpladen med forbindelsesledninger montert.

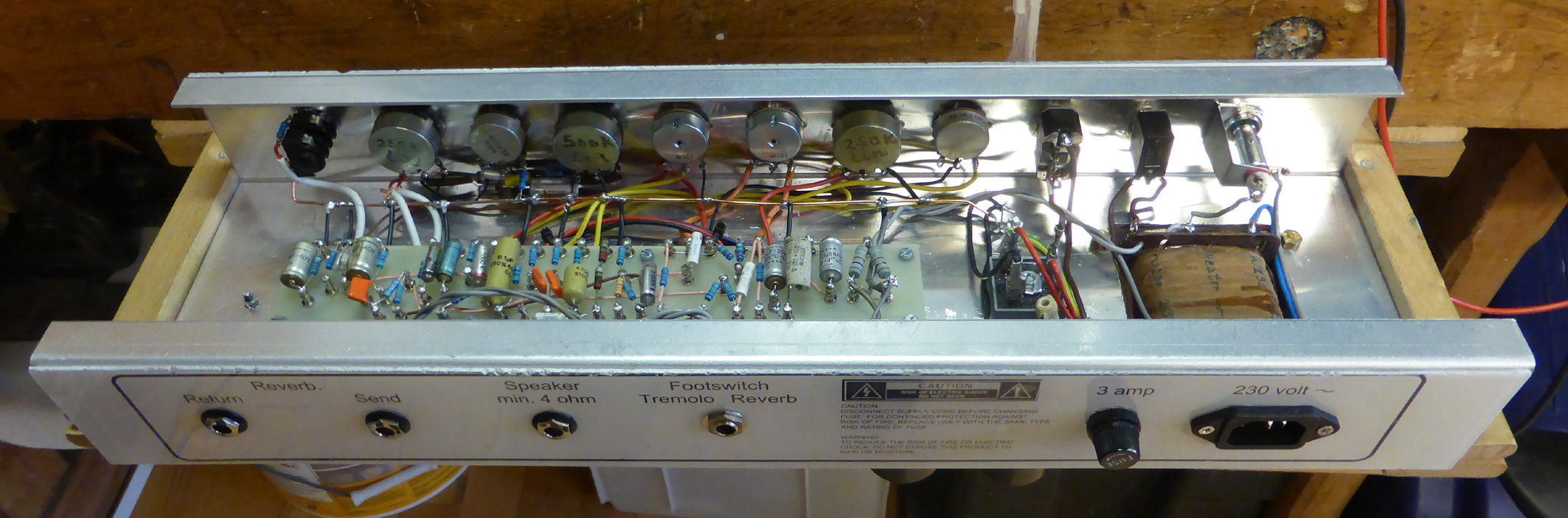

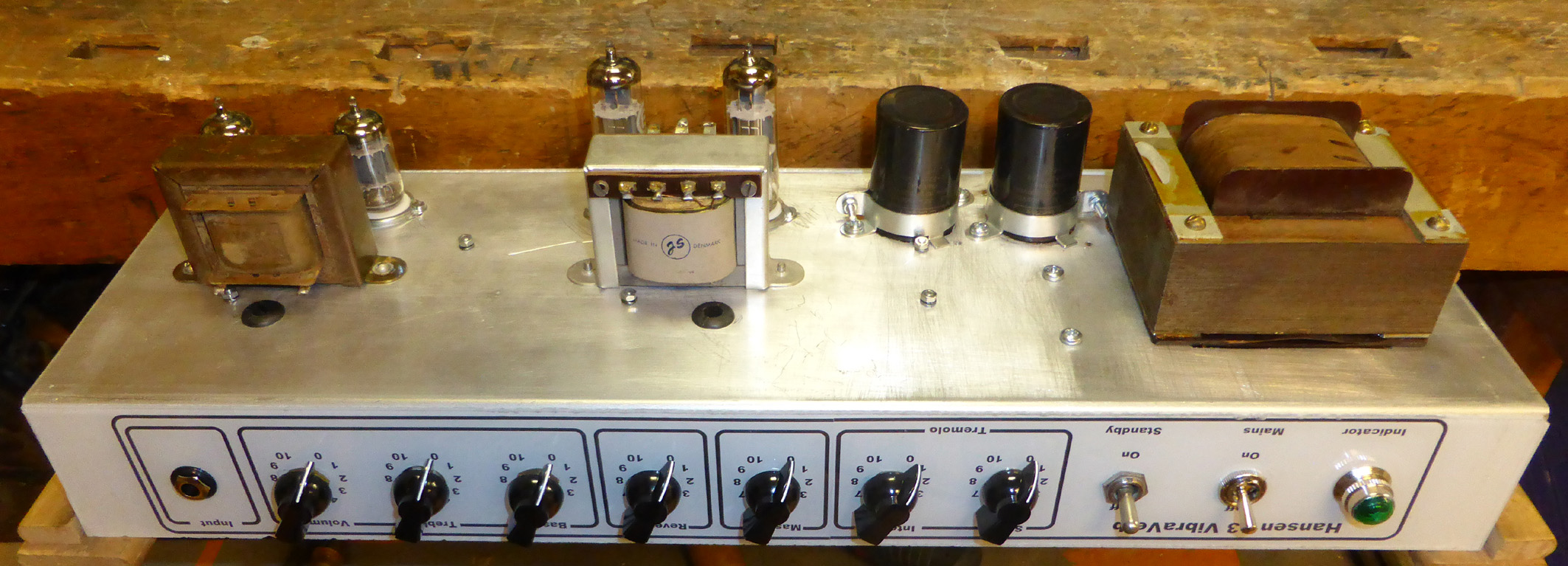

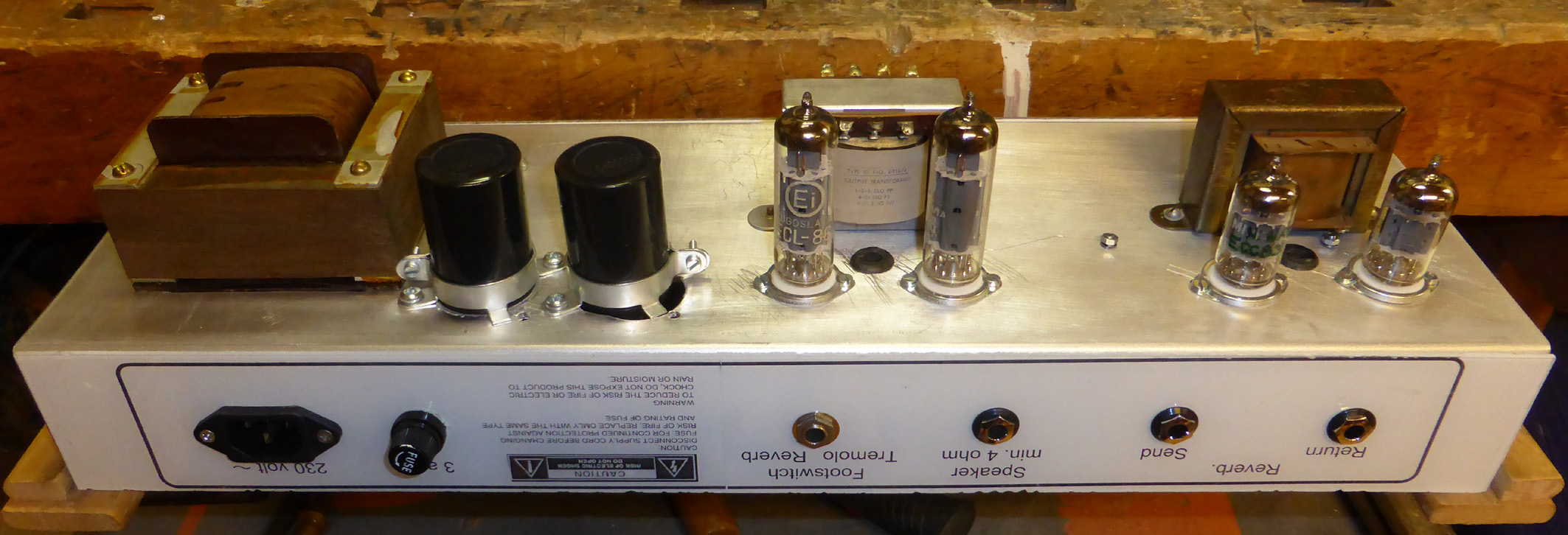

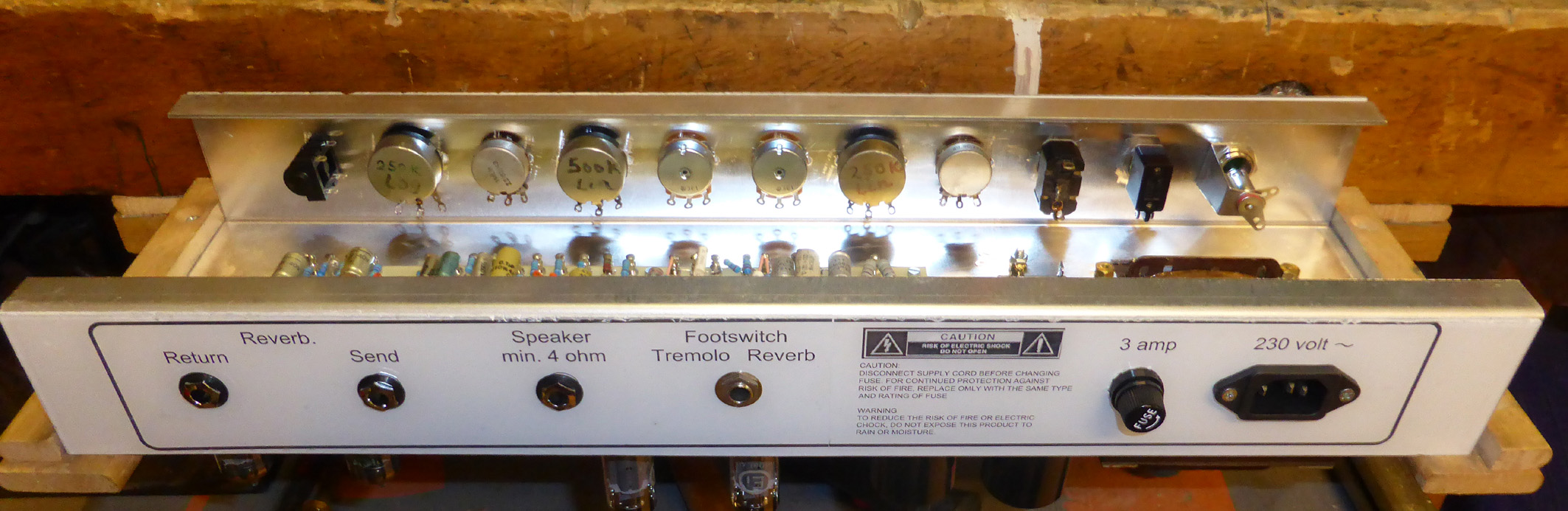

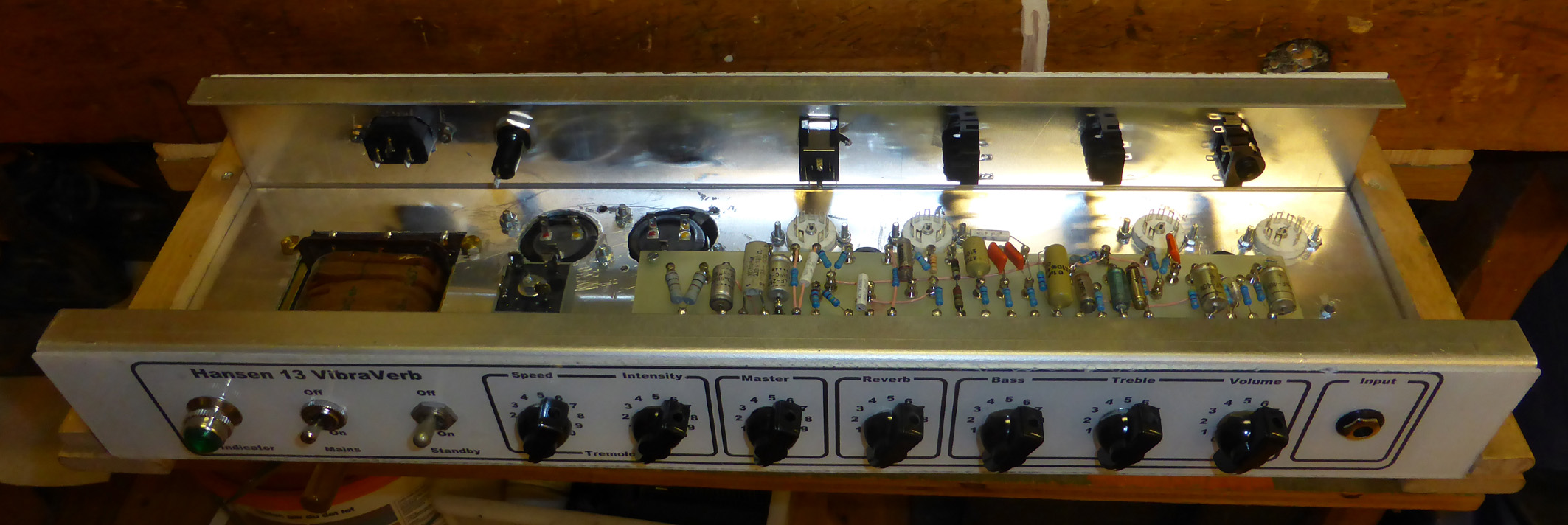

3 billeder af den færdigmonterede forstærker.

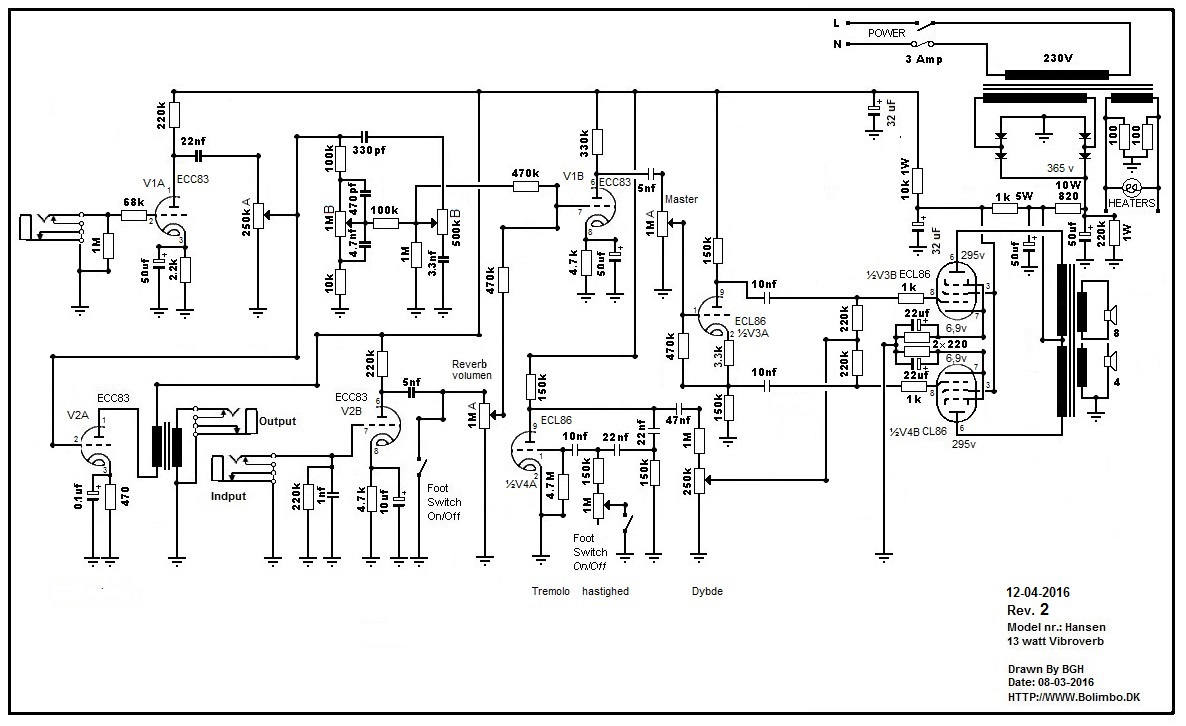

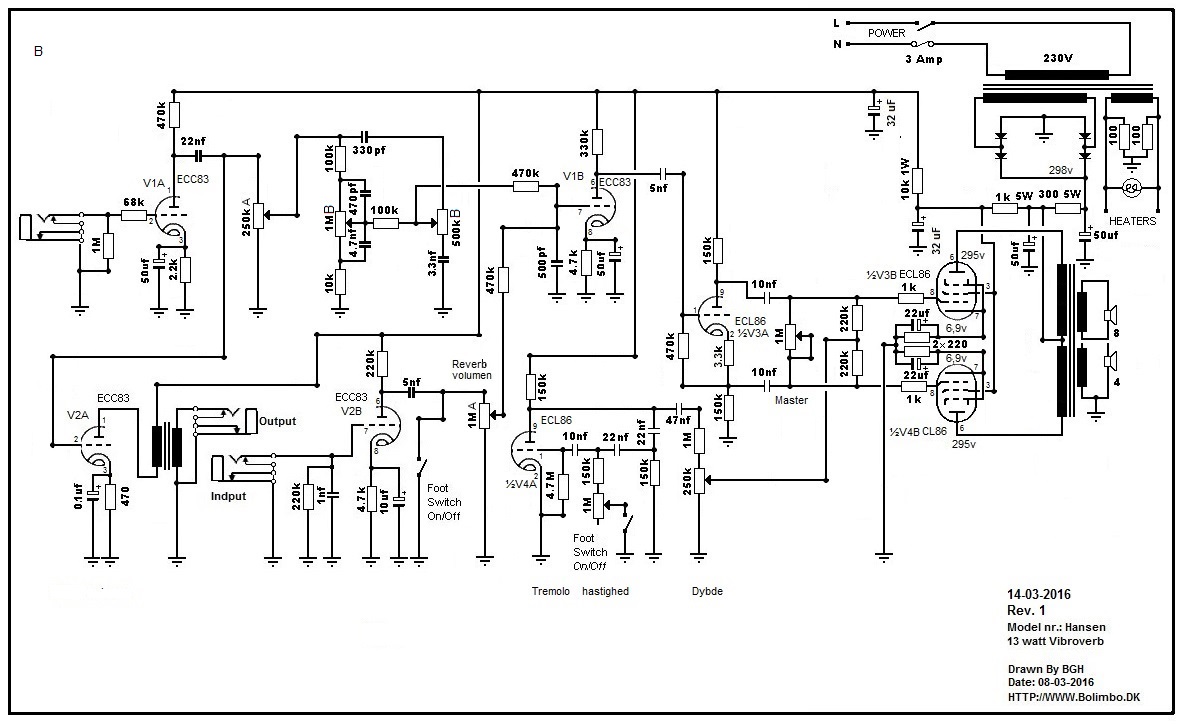

Efter granskning, testning og forsøg endte det med dette reviderede diagram.

Jeg fik besøg af Bjørn fra Stubbekøbing, som skulle købe forstærkeren. Han var meget begejstret for lyden, og det kom der følgende lille video ud af.

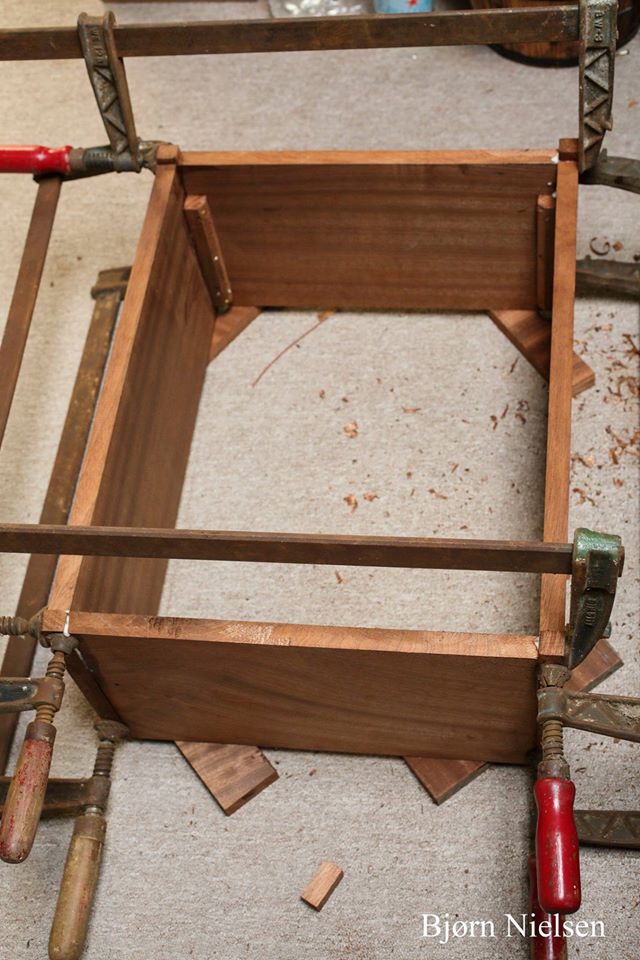

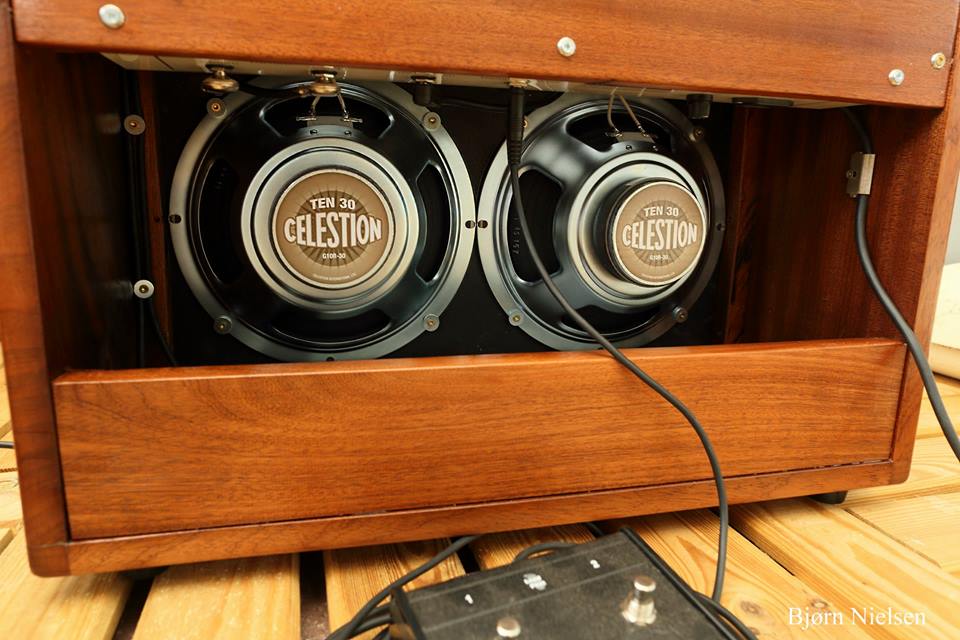

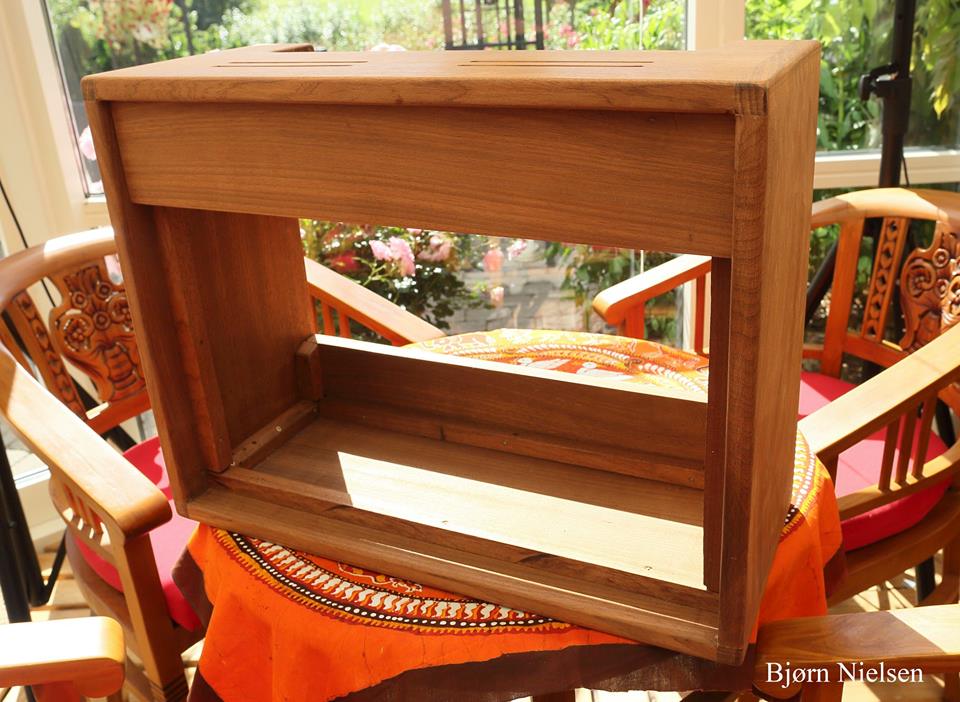

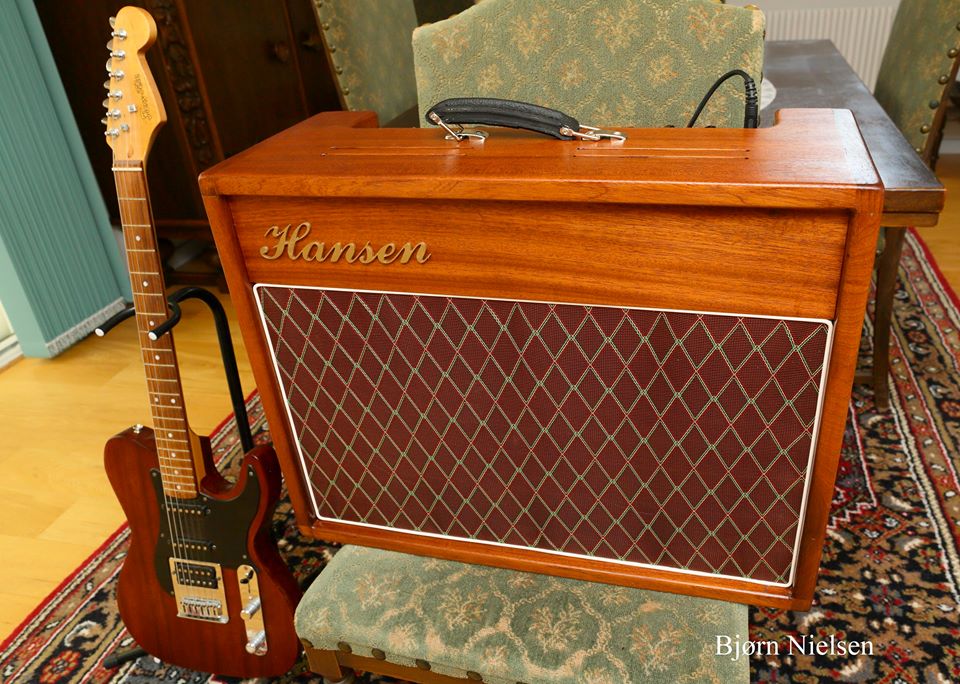

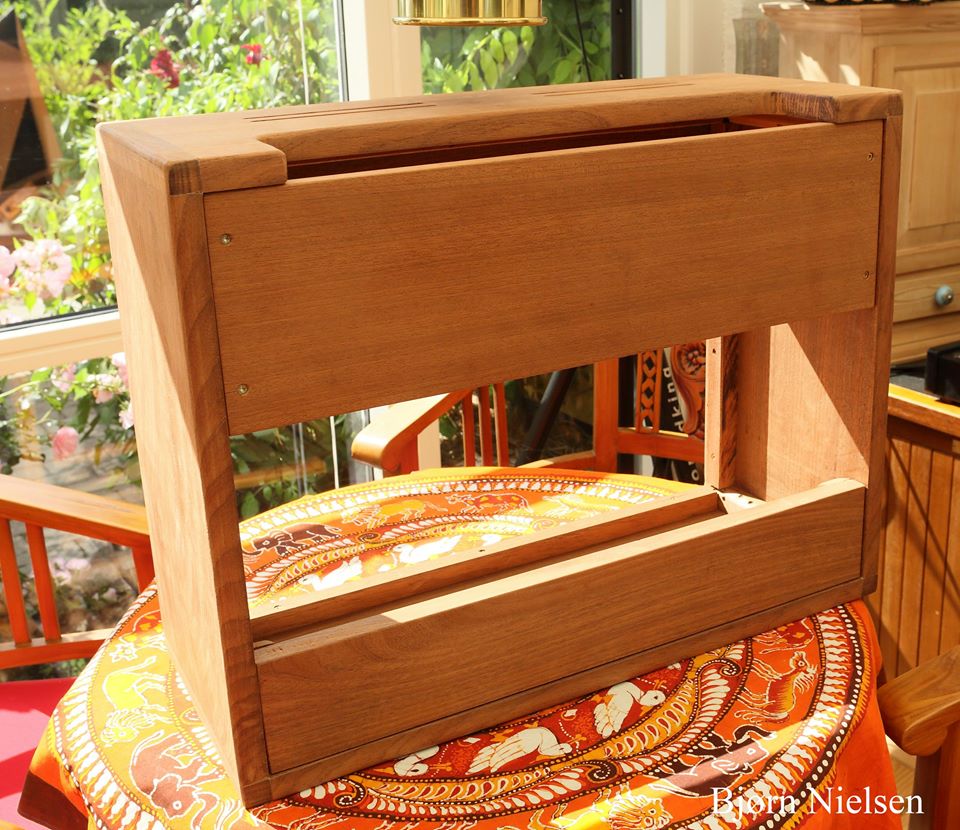

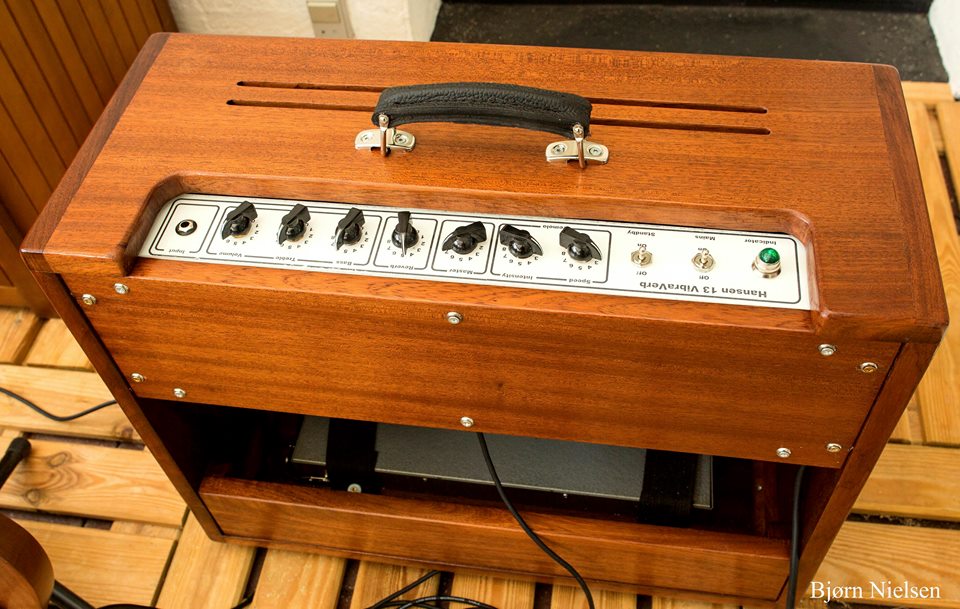

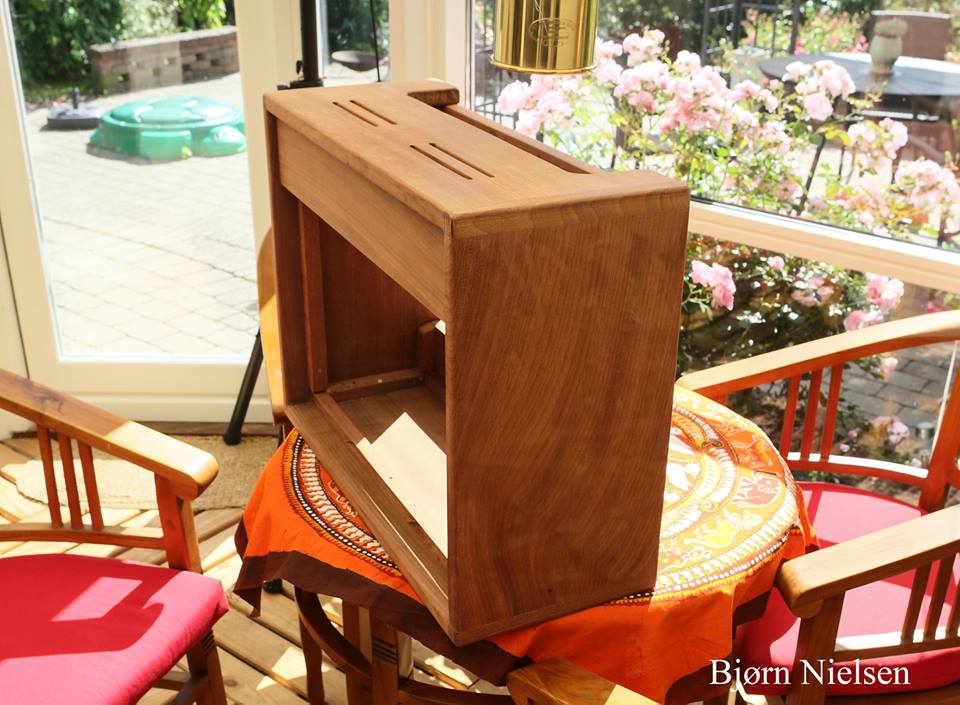

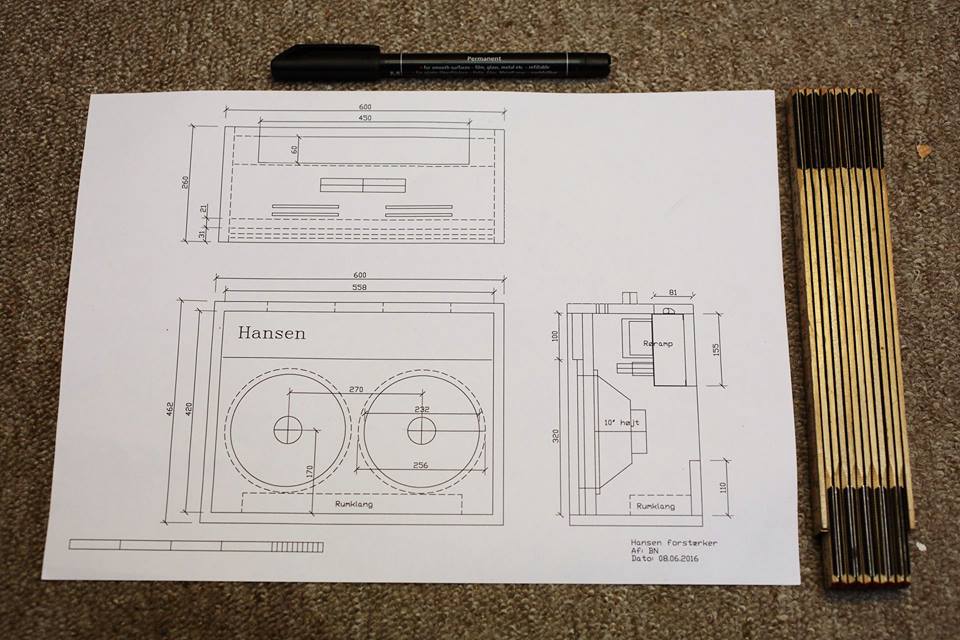

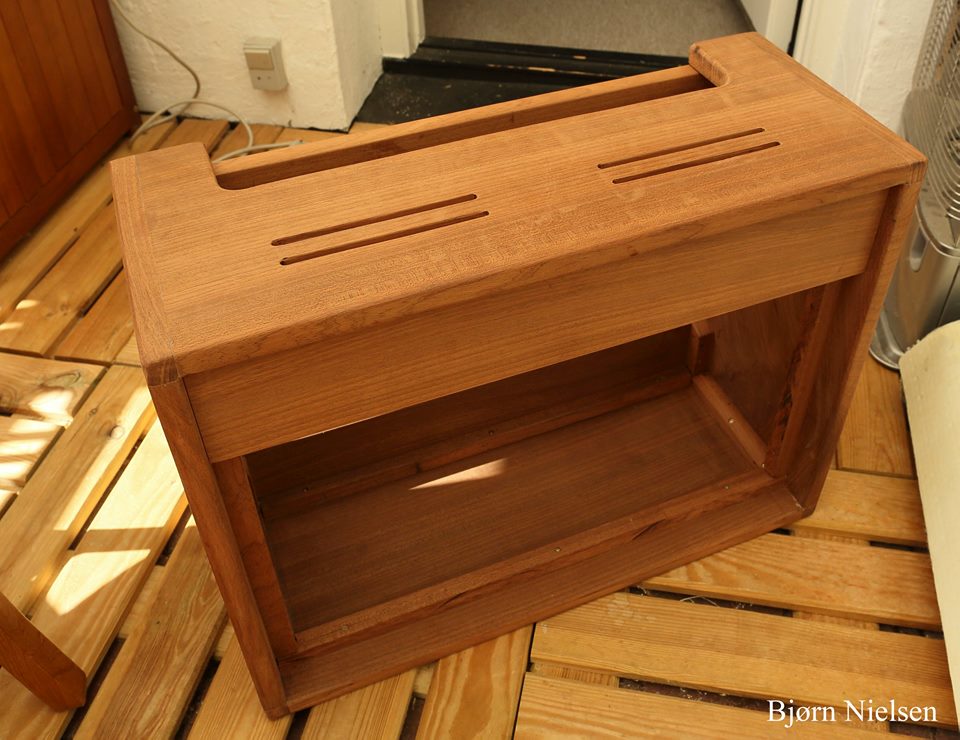

Efter at Bjørn Nielsen fra Stubbekøbing, fik forstærkeren hjem, har han lavet dette flotte "Mahogny" kabinet, jeg har lånt billederne af Bjørn, som ud over at spille på guitar også er en fremragende fotograf.
